封頭盤管在換熱設備中的工作原理,本質是基于間壁式換熱,通過盤管管壁作為傳熱介質,實現管內流體與容器內物料的熱量傳遞,同時依托封頭弧形結構與螺旋盤管的流道設計,強化換熱效率。具體可拆解為三個核心環節:

一、熱量傳遞的核心路徑:間壁式熱交換

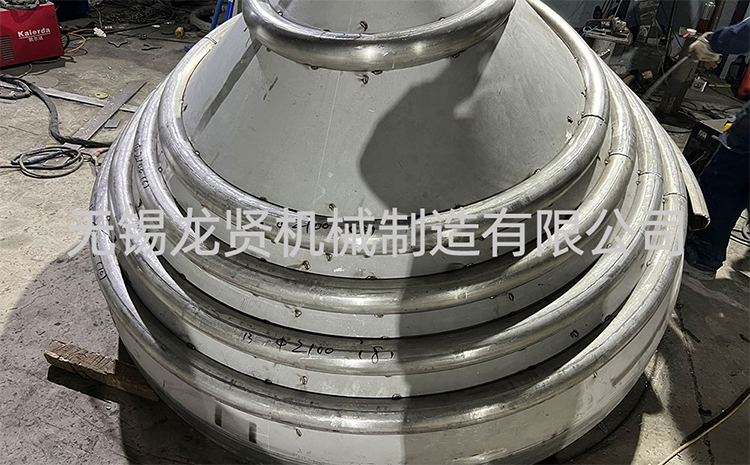

封頭盤管的盤管本體焊接/脹接在容器封頭內側,形成“管內流體→盤管管壁→容器內物料”的熱量傳遞鏈條:
管程側(盤管內部):加熱介質(如蒸汽、導熱油)或冷卻介質(如冷水、冷凍鹽水)在盤管內高速流動,攜帶的熱量通過對流換熱傳遞到盤管內壁。
管壁傳導:不銹鋼等材質的盤管管壁導熱系數高,熱量從內壁快速傳導至外壁(導熱過程)。
殼程側(容器內部):容器內的待加熱/冷卻物料與盤管外壁接觸,通過對流換熱+熱輻射吸收或釋放熱量,終實現物料溫度的控制。
二、封頭結構與盤管設計的強化換熱作用
封頭盤管的換熱效率遠普通直管,關鍵在于結構對流體流態的優化:
弧形封頭的湍流誘導
容器封頭呈弧形,物料在封頭區域流動時,會因弧形壁面產生擾動,打破物料與盤管外壁的邊界層(靜止的薄層流體,會阻礙熱量傳遞),使物料與管壁充分接觸,提升殼程側的對流換熱系數。
螺旋盤管的流道優勢
螺旋盤管的彎曲結構會讓管內流體產生二次流(垂直于主流方向的環流),破壞管內流體的層流邊界層,形成湍流狀態,湍流的擾動作用能大幅提升管程側的換熱效率(湍流換熱系數是層流的3-5倍)。
螺旋盤管密集排列,大化了管壁與物料的接觸面積,在封頭有限的空間內,實現單位體積換熱面積的翻倍。
三、換熱過程的調控邏輯
封頭盤管的換熱效果可通過流體參數與結構參數靈活調控,適配不同工況需求:
流量調控:增大管內介質流速,可強化管程湍流程度,提升換熱效率;反之減小流速,可降低換熱強度,控溫。
溫差調控:管內介質與容器物料的溫差越大,熱量傳遞速率越快;實際應用中可通過調節管內介質溫度(如蒸汽壓力、冷水溫度)控制換熱速率。
結構適配:針對高粘度物料(如糖漿、漿料),可設計大圈徑、疏間距的盤管,減少物料流動阻力;針對腐蝕性物料,選用316L/鈦材盤管,兼顧換熱與耐腐性。
典型應用場景的原理示例
反應釜加熱:管內通入導熱油(溫度150℃),熱量經盤管管壁傳遞給釜內物料,弧形封頭誘導物料湍流,使物料均勻升溫至反應溫度。
儲罐冷卻:管內通入冷凍鹽水(溫度-10℃),吸收儲罐內物料的熱量,螺旋盤管的二次流強化管程換熱,快速將物料溫度降至儲存要求。
